制動輪（制動盤）的允許跳動量
日期：2025-09-08 點擊：91次
制動輪(制動盤)的允許跳動量
1. 制動輪(制動盤)的跳動分為加工后的跳動和組裝后的跳動;跳動量的大小能夠直接反應加工和裝配的精度，影響啟閉機后續的運行狀況。
制動輪應保證其徑向跳動，制動盤應保證其端面跳動。
2. 制動輪的跳動量應符合下列要求：
制動輪外圓徑向跳動應不低于《形狀和位置公差 未注公差》GB/T 1184中8級的規定;組裝后，制動輪工作面的徑向跳動應符合本規范表9.1.6-1的規定。

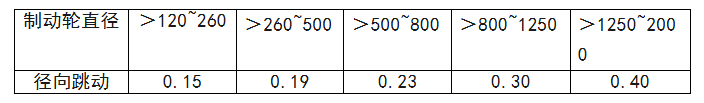

表1 組裝后制動輪工作面的允許徑向跳動
3. 制動盤的跳動量應符合下列要求：
1)工作制動器制動盤端面跳動應不低于《形狀和位置公差 未注公差》GB/T 1184中8級的規定;組裝后，工作面的端面跳動應不低于《形狀和位置公差 未注公差》GB/T 1184中9級的規定。
2)安全制動器制動盤端面跳動應不低于《形狀和位置公差 未注公差》GB/T 1184中9級的規定;組裝后，工作面的端面跳動應不低于《形狀和位置公差 未注公差》GB/T 1184中10級的規定。
表2 組裝后，工作制動器制動盤端面的允許跳動
表3 組裝后，安全制動器制動盤端面的允許跳動
